FT5001无源显示表
发布日期：2014-05-06
FT5001无源显示表

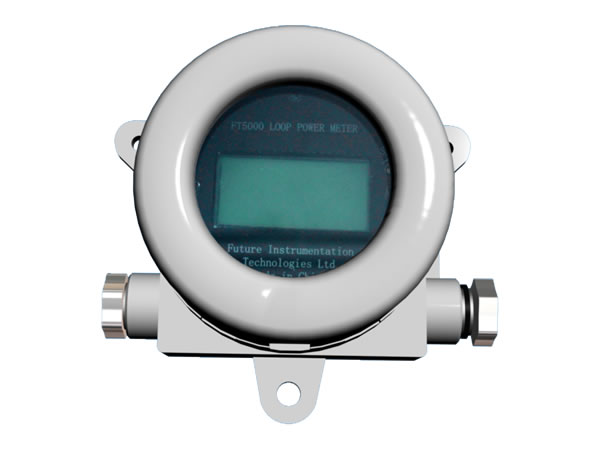

FT5001无源显示表,适用于现场显示物位、压力、流量等标准工业4～20mA信号, 由于本表采用的是无源方式，所以适用于绝大多数应用场合。仪表广泛应用于工业和民用现场，无论室内和户外，本仪表对现场安装条件均无特别要求。FT5001无源显示表为通用型现场显示仪表，仪表由一套电子单元、一套外壳组成。
性能指标
输入信号范围：3.6～22mA
供电电源：使用标准4～20mA的回路,自动获取电源，电压降不大于1.6V。
分 辨 率：0.1mV(标准10欧姆采样电阻)
测量精度：0.5%
工作环境温度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
显示方式：3位半 LCD, 显示窗口φ60 mm(2.36″)
连接方式：直接串联于标准 4～20mA 的回路中，
可选择的小数点设置
可调的零点和满点设置
电气接口：双M20×1.5
外壳防护：符合IP66或IP67( IEC60529:2001 外壳防护等级)
电磁兼容(EMC)：符合IEC61326：1997+A1：1998标准的要求。
FT5001系统接线-需要秦工确认接线叙述内容及接线图
本仪表的采用的是专用接线板接线，接线时要先取下显示部分，露出接线端子，在接线端子上接线。

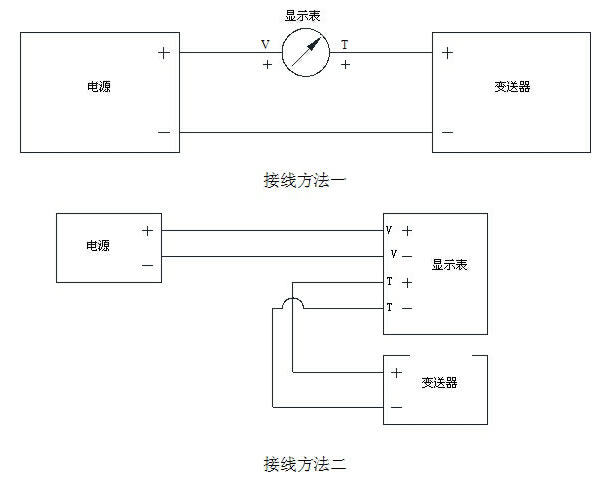

接线方法有两种: 一种是电源先进显示表再接电子单元;如图接线方法一;一种是把仪表串联结在回路中如图接线方法二。
接线方法一中，电源线的正极接显示表的Power端子的“V+”端，电子单元接线端子的“+”端接显示表的Transmitter端子的“T+”端，电源线的负极接变送器的Power端子的“-”端。
在接线方法二中，电源线的正负极分别接显示表的Power端子的“V+”和“V-”端，显示表的Transmitter端子的“T+”和“T-”端分别接电子单元接线端子的“+”端和“-”端。
FT5001安装要求
本显示表既可垂直安装又可水平安装。仪器安装时，尽量放置在易于观察的地方，为防止上壳观察孔处有积水时影响观察，在水平放置时尽量在仪表上方加防雨罩。
FT5001系统安装
FT5001无源显示表是现场安装式设计，但仍应使其尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的地方。

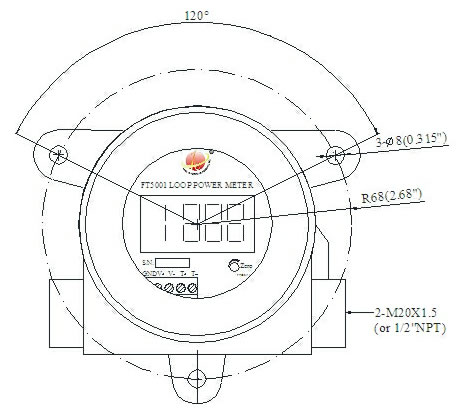

下图为系统安装示意图。图中所有尺寸标注单位为毫米。
FT5001功能设置
小数点设置
调节跳块J2位置可以调整小数点的位置，跳块置于左侧为三位小数;跳块置于中间为两位小数;
跳块置于右侧为一位小数。
显示量程设置
LCD右侧有两个电位器，分别是上方的量程设置电位器和下方的零点设置电位器。如无特殊要
求，量程将被设置成0～100%。
显示方向设置
仪表主要有两个电路板部分组成，位于底层的是接线端子板，其两个接线端子分别朝向各自的
进线口, 电路板位置是固定不变的;位于上层的是LCD显示板, 它与接线端子板通过软线连接，因此用户可通过调整其安装方向来调整仪表显示的方向。但注意不要过多地旋转，以免损坏仪表的内部连接软线。
FT5001调试
本显示仪表在出厂之前已经调试设置完毕，一般不需二次调试。如需进行二次调试时，可按下列方法调试。
先把量程设置电位器逆时针旋转到头，给回路表输入标准信号4.0mA，调节零点设置电位器是液晶显示为0或其他想要的值;给回路表输入标准信号20.0mA，调节量程设置电位器使液晶显示为需要显示的值，调试即完成。注意：当零点显示不为0时，需要多次反复调试。
FT5001故障排除
FT5001无源显示表是数年免维护式设计，无需定期或计划性维修。该系列产品无需特别要求备用配件。
常见故障排除
1、不显示，请确认电路连接是否正确，保证显示表是串接在电路中，电缆未连接或接反都将没有显示。
2、显示不正确，请重新调整零点和满点。
3、小数点位置不对，请确认已经把跳块设置正确。
