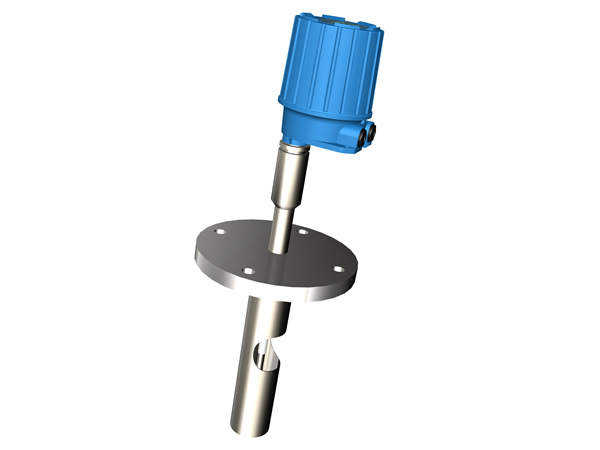

FT8062系列智能含水分析仪
FT8062系列智能含水分析仪由一个电子单元、一套防爆外壳和杆式或同轴传感器组成，仪表可整体或分体型安装。主要应用于绝缘介质中高介电常数物质的含量分析，例如：油中含水量分析。
测量原理

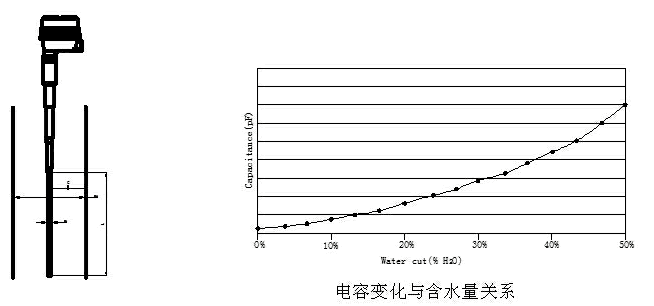

含水分析仪在安装以后，其探头与输油管道形成了一个如图所示的同心圆电容，一个极是探头，一个极是管壁，而且在理论上其电容：
C：电容 L：有效探头长度
A：恒定系数 ε：原油(或绝缘介质)的介电常数
D2：管道内壁直径 D1：探头直径
通常，水的介电常数K=80而大多数石油材料的K值仅为2- 2.9，所以原油整体介电常数因水分子的加入而大幅度增加，因此我们可利用这种特性通过测量电容来检测油品中的含水量。
特点
本安设计：两线制本安设计，单元和探头都是本质安全的
免 维 护：无可动部件，不会造成磨损或损坏，不用定期清洗，无需重复调试
防 挂 料：三端屏蔽技术使其可以忽略挂壁或传感元件挂料的影响
可靠寿命：独特的技术保证了仪表使用寿命长达15年
安全防护：内置滤波器，不易受到静电冲击和电化学现象的影响或损坏
取样合理：管道插入式探头设计直接测量流体样本，测量结果准确、可靠
智 能：数据软件处理，精度更高,仪表内部带有自诊断和自定义线性校正功能
通 讯：HART数字通讯功能
按键校准：仪表提供了可在现场实施的按键校准功能
典型应用
自动油井测试
分离容器(电脱盐、电脱水等)
井区自动转输站
介电常数分析
汽轮机润滑油品质检测
性能指标
测量设备等级：CAT I级，瞬态额定电压1500V，不能用于CAT I级以外的级别
输 出：4～20mA HART协议，电流输出方向软件可调
测量方式：可软件设置为物位/距离测量方式
供 电：12～35VDC 智能通讯时要求: 供电 15～35VDC
功 率：小于0.5W
精 度：量程 精度
0-1% 0.03%水
0-5% 0.05%水
0-10% 0.2%水
0-50% 0.3%水
0-80% 0.3%水
线性校正：可软件选择10点非线性校正(必要时)
温度影响：0.25%/10℃(18℉)
负载电阻：24VDC时输出回路负载电阻能力600Ω
环境温度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间：<1秒(90%量程)
延 时：1-90秒(软件可调)
静电火花防护(对传感器)：抗浪涌冲击1000V,抗静电4kV/8kV
射频防护(内置滤波器)：整机通过空间10V/m电磁场和3V/m电磁场注入电流实验)
量 程： 0-1%;0-5%;0-10%;0-50%;0-80%(仅重油)
电缆长度：5m(标准)(197″)，0.1 m(3.9″)～50m(1968.5″)(可选),50m (1968.5″)～100m (3937″)向厂家咨询
电气接口：M20×1.5 (可选3/4″NPT)
过程连接：BSPT螺纹(标准,可选NPT)，法兰安装(可选)
外壳防护：符合IP67防护标准
防爆等级：Ex ia IICT5/T6 Ga
认 证：CMC,PCEC/NEPSI 其它认证请咨询厂家

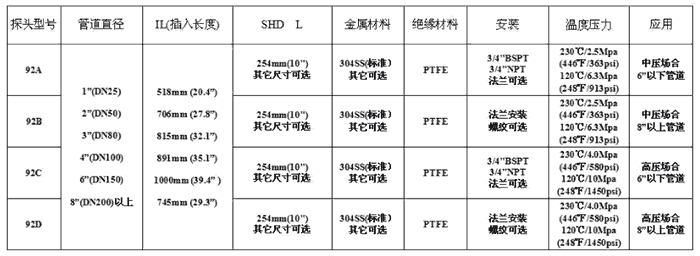

探头指标
智能含水分析仪接线图
FT8062系列物位计属于本质安全型仪表，不论整体还是分体安装，当安装在危险场合时需要在其供电回路上加联合认证过的安全栅，单栅双栅都可以但接法是不一样的，本质安全型应用系统及安全栅接线图中所举例子为单栅整体安装和双栅分体安装。联合认证过的安全栅产品请咨询本公司或本公司代理商。电缆、负载及安全栅的在24VDC电源下，最大阻抗为600Ω。
安全栅接地要求请参照安全栅的使用说明。本物位计对安全栅的要求是：
Uo=28VDC
Io=93mA
Po=0.65W
Co=0.083uF
Lo=4.2mH
本仪表安全参数:
Ui=30V
Ii=100mA
Pi=0.75W
Ci=6nF
Li=240uH
智能含水分析仪安装要求
FT8062系列智能含水分析仪为插入式设计,应安装于管道上，并保证管道内的油流方向为自下而上，如下图所示。
智能含水分析仪的DSH段端部应恰好置于管道横管的中心位置。
管道垂直部分应大于传感器插入长度300mm。
产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15《爆炸性气体环境用电气设备 第15部分：危险场所电气安装(煤矿除外)》及GB3836.13《爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用电气设备的检修》的有关规定。
仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如果不能满足要求，请将仪表换成分体型。环境温度应在-40～70℃ (-40～158℉)之间。
仪表安装区域要求有避雷装置，以防雷击。
禁止在仪表机壳内采用单组份常温硫化密封剂，该物质经常含有乙酸，将会腐蚀电子元件。应采用特殊的双组份密封剂(非腐蚀性)。
仪表外壳设有接地端子，用户在安装使用时应可靠接地。用于非金属罐时, 现场应提供标准地, 不可接至动力地上。
电气接口需配用符合GB4208标准要求的防护等级为IP65的电缆密封接头, 保证可靠密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。
禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。
安装螺纹或法兰应与容器连接牢固, 可靠密封, 电器接触良好。除连接处外, 传感器其它部分不应与容器接触, 以保证良好绝缘。
按本安标准安装的仪表回路上必须配有通过GB3836.1和GB3836.4防爆标准认证的并符合本仪表要求的安全栅。
24VDC电源纹波不得大于100mV。
仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆，电缆外径不大于12mm，线缆导体材质为铜，导体截面积在0.13-2.1mm2(AWG14-26) ，线缆绝缘强度1500V, 不可长距离无屏蔽与交流电源电缆并行。
现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。
