FT6001电容箱
发布日期：2014-05-06

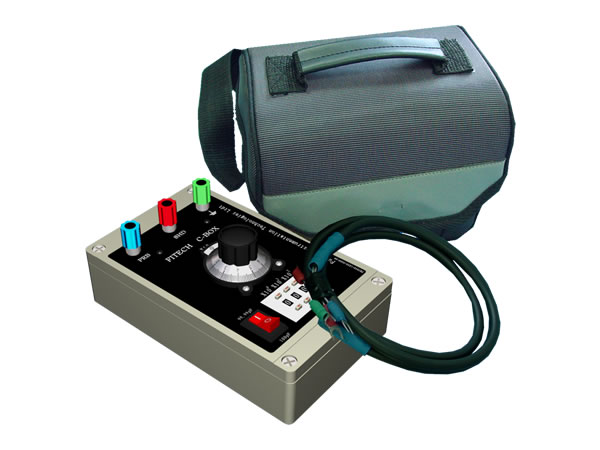

FT6001电容箱
FT6001 电容箱为射频导纳物位计及射频导纳连续物位计系列仪表的模拟传感器调试附件，也可用于做可调电容箱使用，本产品可方便物位计的调试，缩短调试时间，提高调试效率。
本产品由一个电容箱和一根连线组成，连线为三层同心屏蔽线。为提高本产品的输出电容精度和适应现场使用要求，仪表输出设置了两个输出量程。
本产品还可按用户要求选配现场仪表背包。
测量原理
本产品由一个可调电容与一组固定电容组合而成，通过微调旋钮调节可调电容，通过编码开关组合固定电容。船型开关把总电容分为高低两个档，船型开关在“O位置时”为低档，电容的可调范围为0～100pF，船型开关在“I位置时”为高档，电容的可调范围为0～99999pF。因为射频导纳技术在电容技术上增加了一个主动屏蔽层，所以为了更好的提高电容箱的可靠性和稳定性，在电容箱上也增加了一端DSH端，用于连接物位计上的屏蔽端。本电容箱的输出电容是PRB和GND之间的电容。
性能指标
输出电容：9pF～107pF(低档)，25pF～100,000pF(高档)
环境温度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
储温度：-40 ～+85℃(-40～185℉)
精度：低档时，10pF以上最大误差5pF
高低档组合时，8000pF以下最大误差约25pF
8000pF～100000pF最大误差约50pF
复性：同向旋转微调旋钮时，重复误差最大0.2pF
调范围：低档时范围是0～100pF，高档时范围是0～100000 pF，注意本产品在低档时实际电容应在指示值基础上加9pF，在高档时实际电容应在指示值基础上加25pF
电容箱外形：155mm×90mm×80mm (6.1×3.5×3.1″)
电容箱重量：700g (1.5lb)
电容箱连接线长度：800mm (31.5″)
安全：与FIT产品配合使用时为本安
可选背包：用户购买时选择
FT6001接线图
电容箱的接线
电容箱连接线，与菲特公司射频导纳类仪表电子单元端的接线方法一致，同色相联。电容箱连接线的红色叉子接在电容箱的DSH端(红色)，蓝色叉子接在电容箱的PRB端(蓝色)，绿色叉子接在电容箱的GND端(绿色)。
电子单元的接线
电容箱连接线中的兰色叉子接电子单元的中心端(CW), 红色叉子接电子单元的屏蔽层(DSH)，绿色叉子接电子单元的地端(GND)。
FT6001使用说明
本产品为信号模拟仪器，使用时应发挥其同向重复误差小的特点，与实际物位对应调试。特殊使用参见本公司产品的使用说明书。
本产品由一个可调电容与一组固定电容组合而成，通过微调旋钮调节可调电容，通过编码开关组合固定电容。
量程船型开关把总电容分为高低两个档，船型开关在“O位置时”为低档，电容的可调范围为0～100pF，此时仅可调空气电容起作用，所有固定电容均已端开，即编码开关不起任何作用，输出电容等于微调旋钮指示值与电缆杂散电容之和;量程船型开关在“I位置时”为高档，输出电容为可调空气电容与所有编码开关接通的固定电容之和，电容的可调范围为0～99999pF，编码开关左侧为高位，右侧为低位，分别代表104 pF档，103 pF档和102 pF档，输出电容等于编码开关值×100加上微调旋钮指示值与电缆杂散电容之和。
FT6001故障排除
FT6001电容箱是数年免维护式设计，无需定期或计划性维修。该系列产品无需特别要求备用配件。
常见故障排除
1、无输出，请确认电路连接是否正确，电缆是否短路或断路。
2、不能切换量程，量程船型开关故障，应更换船型开关。
3、编码时某些编码无输出，编码开关故障，应更换编码开关。
