  FT8620智能型音叉物位计

发布日期:2013-11-21
分享到:



  FT8620智能型音叉物位计

  FT8620智能型音叉物位计为通用型智能音叉点位控制仪表,仪表由一个电子单元和叉形传感器组成,用于限位控制和报警。传感器材质为304不锈钢或316不锈钢或PTFE涂层,可分别抗轻度和中度腐蚀。



  测量原理

  智能音叉物位计通过电子电路激励机械式传感器,使其振动,并将振动信号返回电子电路部分,形成共振。当有物料接触到机械传感器部分时,传感器受阻振动频率和幅度会发生改变,甚至叉体停振,当传感器受阻超过临界状态(我们称之为工作点)以后,电子电路部分即发出有物料的输出信号。当物料离开传感器后,机电回路的振动自动启动,振动幅度、频率,达到临界值以上时,电子电路即发出没有物料的输出信号。



  特点

  专利通用电源:30~265V(AC)和21~35V(DC)智能识别

  适用范围广:适用于工业现场包括液体、浆体、颗粒和粉末等介质。

  测量准确可靠:智能判断,不受物料导电性能、介电常数的影响。只与物料位置有关

  灵敏度高:最小允许介质密度:0.01g/cm3,适合绝大部分物料

  方便的电器连接:双电器接口设计,使接线过程更为安全、方便

  使用方便:无需调试,通电即可正常使用

  传感器接地:传感器可直接接地,可以有效的防止电磁干扰和仪表导电部分与容器、物料之间发生电化学反应,改变物料性质

  智能: 数据软件处理,分辨率大幅度提高。仪表内部带有自诊断功能。

  现场再校准:仪表提供了可在现场实施的再校准功能



  典型应用

  液体:导电液体或绝缘液体

  浆体:导电浆体和绝缘浆体

  颗粒:粮食、塑料片、煤等

  粉末:塑料粉末、水泥、飞灰等



  性能指标

  测量设备等级:CAT II级,瞬态额定电压2500V, 不能用于CAT I、CAT II级以外的级别

  输出:DPDT继电器(双刀双掷)和报警灯输出

  触点容量:250VAC;1A有感,3A无感

  供电:通用电源,30-265VAC, 50/60Hz和21-35VDC自动适应

  耗散功率: 2W

  分辨率: 1Hz

  设定点精度:±2mm(在标准条件下)

  报警方式:可现场设置为HLFS(高位报警及其故障保险方式)或LLFS(低位报警及其故障保险方式)

  报警灯输出:红灯-物位报警;绿灯-物位正常

  自由起振:2~3秒

  延 时:0~60秒(步进可调)

  最大允许介质粘度:10000mm2/S

  最小允许介质密度:固体: 0.01g/cm3 液体: 0.5g/cm3

  环境温度:T5:-40~+70℃(-40~158℉);T6:-40~+60℃(-40~140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)

  最大过程压力:4.0MPa(580psi)(具体见探头性能指标)

  最大过程温度:-40~200℃(-40~392℉) (具体见探头性能指标)

  静电防护(对电子单元):抗静电4KV/8KV

  射频防护:符合“IEC 61326:1997+A1:1998测量、控制和实验室用电气设备.电磁兼容性要求:EMC”标准要求)

  探头长度:58~5000mm(2.28”~196.8”)(具体见探头性能指标)

  电气接口:双M20×1.5(标准)、3/4”NPT(可选)

  过程连接:固体: 1 1/2” NPT螺纹安装(标准, 可选BSPT),法兰安装(可选)

        液体: 3/4” NPT或1” NPT螺纹安装(标准, 可选BSPT),法兰安装(可选)

  外壳材料: 压铸铝环氧喷涂

  外壳防护:符合IP67防护标准

  防爆等级:Exd IIC T5/T6 Gb

  认 证: PCEC/NEPSI 其它认证请咨询厂家

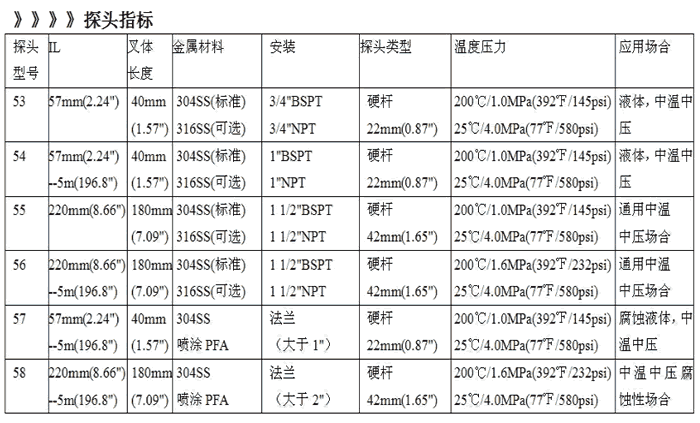

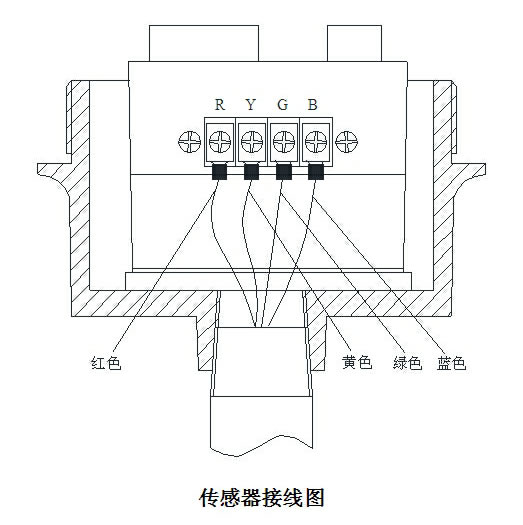

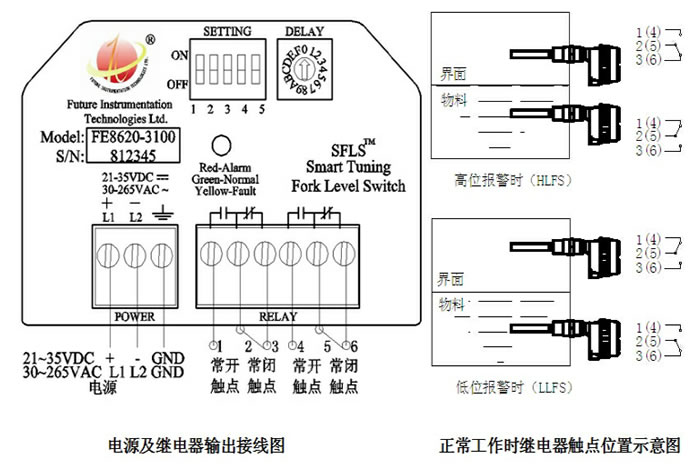

  传感器与电子单元的接线已由厂家接好。如需重新接线,请参见图4.2传感器接线图。请确保传感器线的红色接线接电子单元的“R”端,传感器线的黄色接线接电子单元的“Y”端,传感器线的绿色接线接电子单元的“G”端,传感器线的蓝色接线接电子单元的“B”端。

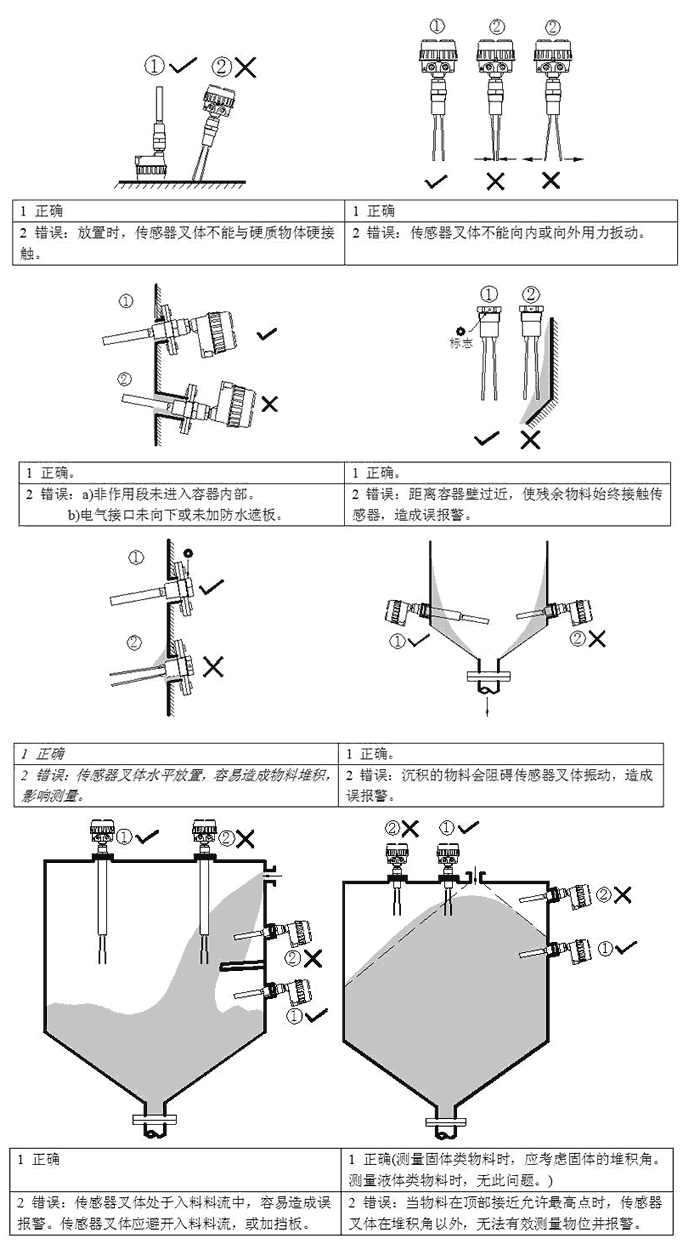

  FT8620安装要求

  产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15《爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》及GB3836.13《爆炸性气体环境用电气设备 第13部分:爆炸性气体环境用电气设备的检修》的有关规定。

  仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如果不能满足要求,请将仪表换成分体型。环境温度应在-40~70℃ (-40~158℉)之间。

  仪表安装区域要求有避雷装置,以防雷击。

  禁止在仪表机壳内采用单组份常温硫化密封剂,该物质经常含有乙酸,将会腐蚀电子元件。应采用特殊的双组份密封剂(非腐蚀性)。

  仪表外壳设有接地端子,用户在安装使用时应可靠接地。用于非金属罐时, 现场应提供标准地, 不可接至动力地上。

  电气接口需配用符合GB4208标准要求的防护等级为IP65的电缆密封接头, 保证可靠密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。

  传感器安装应避开料流或进/出料口, 如无其它安装位置, 需加装防护罩或隔板。

  安装螺纹或法兰应与容器连接牢固, 可靠密封, 电器接触良好。除连接处外, 传感器其它部分不应与容器接触, 以保证叉体正常工作。

  传感器既可垂直安装, 又可水平安装。传感器水平安装时, 应略向下倾斜, 倾斜角度以10°~20°为宜, 并使两个振动叉保持在垂直方向, 可参考传感器六方面上的标记点,安装时使此点向上或向下。

  传感器安装时要考虑安装空间, 距罐壁至少100mm。

  按隔爆标准安装的仪表,电气接口必须配用通过GB3836.1和GB3836.2防爆标准认证的隔爆型填料函或防爆钢管密封接头。

  仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆,电缆外径不大于12mm,线缆导体材质为铜,导体截面积在0.13-2.1mm2(AWG14-26) ,线缆绝缘强度1500V。

  防爆现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。



  FT8620典型安装
