FT8062系列智能型射频导纳连续物位计
FT8062智能型射频导纳连续物位计
FT8062系列为通用智能射频导纳连续物位仪表, 产品可用于大多数应用场合的连续测量。仪表广泛应用于工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无特别要求。
仪表由一个电子单元、一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体型安装。整体安装指将电子单元和传感器配置在同一个防爆外壳上，分体型安装指电子单元和传感器分别配置在两个独立的防爆外壳上，中间用厂家特制的电缆连接。
测量原理
射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好、工作更可靠、测量更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成份、容性成份、感性成份综合而成，而“射频”即高频无线电波，所以射频导纳技术可以理解为用高频电流测量导纳。高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。
射频导纳技术与传统电容技术的区别在于测量参量的多样性、三端驱动屏蔽技术和增加的两个重要的电路，这些是根据在实践中的宝贵经验改进而成的。上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。
对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在传感器绝缘层的表面，对仪表传感器来说仅表现为一个纯电容，随着容器排料，传感器上产生挂料，而挂料是具有阻抗的。这样以前的纯电容现在变成了由电容和电阻组成的复阻抗，从而引起两个问题。
第一个问题是物料本身对传感器相当于一个电容，它不消耗变送器的能量，(纯电容不耗能)，但挂料对传感器等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充，因而会稳定加在传感器的振荡电压。
第二个问题是对于导电物料，传感器绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。
但任何物料都不完全导电的。从电学角度来看，挂料层相当于一个电阻，传感器被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成的传输线。根据数学理论，如果挂料足够长，则挂料的电容和电阻部分的阻抗和容抗数值相等，因此用交流鉴相采样器可以分别测量电容和电阻。测得的总电容相当于C物位+C挂料，再减去与C挂料相等的电阻R，就可以获得物位真实值，从而排除挂料的影响。
这些多参量的测量，是测量的基础，交流鉴相采样器是实现的手段。由于使用了上述三项技术，使得射频导纳技术在现场应用中展现出非凡的生命力。
FT8062系列智能通用型射频导纳物位计充分利用了21世纪软硬件新技术，实现了高可靠地、安全地、高精度测量，除保留了原有的基本功能外，还增加了软件处理和数字通讯功能，大大提高了仪表的精度、自诊断和稳定性等综合能力。
特点
本安设计：两线制本安设计，单元和探头都是本质安全的
免维护： 无可动部件，不会造成磨损或损坏，不用定期清洗，无需重复调试
防挂料：三端屏蔽技术使其可以忽略挂壁或传感元件挂料的影响
化学兼容性：多种探头设计，满足各种介质要求
应用广泛：过程温度从-183℃到+815℃，压力从真空到100bar
无漂移：不会因为介质的温度或密度变化产生漂移
可靠寿命：独特的技术保证了仪表使用寿命长达15年
安全防护：内置探头输入装置，保护能力强，不易受到静电、冲击和电化学现象的影响或损坏
安装简单：仪表可以通过罐上的螺纹口或法兰进行安装，可自行选择整体或分体安装方式，
可选垂直、弯探头或任意角度安装，简单方便，调试容易、快捷
智能： 数据软件处理，精度提高了一个等级。仪表内部带有自诊断功能
通讯： HART数字通讯功能
现场按键校准：仪表提供了可在现场实施的按键校准功能
典型应用
液体：导电液体或绝缘液体(包括液化气)
浆体：导电浆体和绝缘浆体
颗粒：粮食、塑料片、煤等
界面：不同介电常数的两种液体界面
粉末：塑料粉末、水泥、飞灰等
性能指标
测量设备等级：CAT I级，瞬态额定电压1500V，不能用于CAT I级以外的级别
输出：4～20mA HART协议，电流输出方向软件可调
测量方式：可软件设置为物位/距离测量方式
供电：12～35VDC 智能通讯时要求：供电15～35VDC
功率: 小于0.5W
精度：±0.5% FS
线性校正:可软件选择10点非线性校正(必要时)
温度影响：0.25% / 10℃(18℉)
负载电阻：24VDC时输出回路负载电阻能力600Ω
环境温度：T5:-40 ～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间: <1秒
延时：1～90秒可调(软件可调)
静电火花防护(对传感器)：抗浪涌冲击1000V, 抗静电4kV/8kV
射频防护(内置滤波器)：整机通过空间10V/m电磁场和 3V/m电磁场注入电流实验
量 程：最大20,000pF(当设电阻分量为无穷大时，可用电容量表示)，最大量程距离约
为1000米 (39370″)(使用不同传感器最大测量量程并不一样)
电缆长度：5m(标准)(197″)，0.1 m (3.9″)～50m (1968.5″)(可选)，50m(1968.5″)～100m (3937″)向厂家咨询
电气接口：M20×1.5(可选3/4″NPT)
过程连接：NPT螺纹安装(标准, 可选BSPT)，法兰安装(可选)
外壳材料: 压铸铝环氧喷涂
外壳防护：符合IP67防护标准
防爆等级：Ex ia IIC T5/T6 Ga
认 证：CMC,PCEC/NEPSI 其它认证请咨询厂家

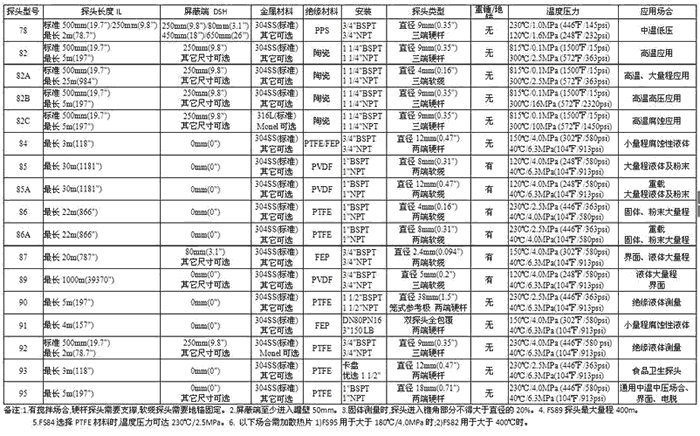

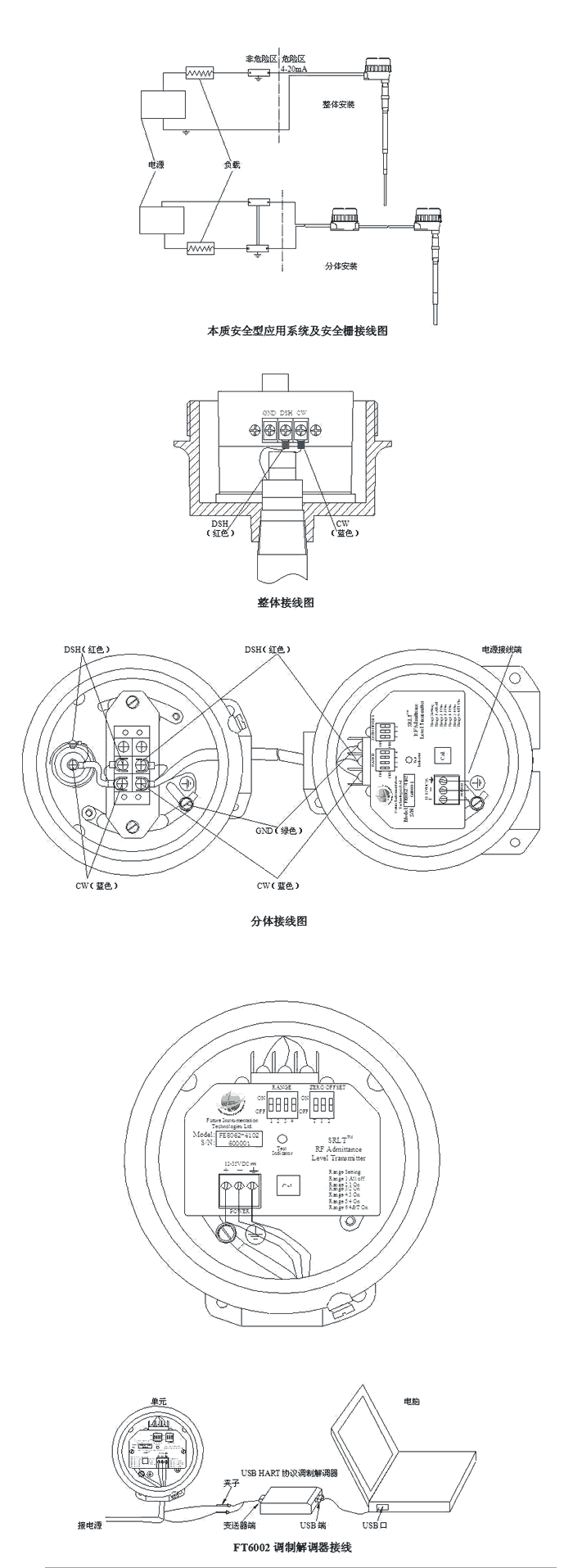

FT8062接线图
FT8062系列物位计属于本质安全型仪表，不论整体还是分体安装，当安装在危险场合时需要在其供电回路上加联合认证过的安全栅，单栅双栅都可以但接法是不一样的，本质安全型应用系统及安全栅接线图中所举例子为单栅整体安装和双栅分体安装。联合认证过的安全栅产品请咨询本公司或本公司代理商。电缆、负载及安全栅的在24VDC电源下，最大阻抗为600Ω。
安全栅接地要求请参照安全栅的使用说明。本物位计对安全栅的要求是：
Uo=28VDC
Io=93mA
Po=0.65W
Co=0.083uF
Lo=4.2mH
本仪表安全参数:
Ui=30V
Ii=100mA
Pi=0.75W
Ci=6nF
Li=240uH
FT8062安装要求
产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装(煤矿除外)》及GB3836.13 -1997《爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用电气设备的检修》的有关规定。
仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如果不能满足要求，请将仪表换成分体型。环境温度应在：T5:-40 ～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)之间。
仪表安装区域要求有避雷装置，以防雷击。
禁止在仪表机壳内采用单组份常温硫化密封剂，该物质经常含有乙酸，将会腐蚀电子元件。应采用特殊的双组份密封剂(非腐蚀性)。
仪表外壳设有接地端子，用户在安装使用时应可靠接地。用于非金属罐时, 现场应提供标准地, 不可接至动力地上。
电气接口需配用符合GB4208标准要求的防护等级为IP65的电缆密封接头, 保证可靠密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。
禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。
传感器安装应避开料流或进/出料口, 如无其它安装位置, 需加装防护罩或隔板。
安装螺纹或法兰应与容器连接牢固, 可靠密封, 电器接触良好。除连接处外, 传感器其它部分不应与容器接触, 以保证良好绝缘。
传感器水平安装时, 应略向下倾斜, 倾斜角度以10～20°为宜。
硬杆传感器安装时要考虑安装空间, 距罐壁至少100mm。缆式传感器安装后要拉直,距罐壁至少300mm, 避免对地短路。
待测容器内部有搅拌、气流、料流波动较大的场合, 除应避免传感器的直接机械损伤外，还应考虑传感器材料的长时间疲劳等间接机械损伤, 因此推荐加装传感器的中间支撑和底部地锚固定等保护措施。请注意, 支撑与地锚应与传感器绝缘, 绝缘材料应选用绝缘强度高、硬度不高、有润滑功能不磨损传感器的材料(如PTFE)。若非如此, 请考虑定期更换传感器, 以免传感器损坏, 造成连锁损失。
大量程固体颗粒料测量时, 传感器端部重锤应尽量高于料仓的锥角部分。 如需进入锥形部分，则进入部分最多不能大于料仓直径的20%。
传感器非作用段部分至少进入罐内50mm。缆式传感器水平安装时进入罐内的硬杆部分不得小于200mm,垂直安装时进入罐内的硬杆部分不得小于100mm。
按本安标准安装的仪表回路上必须配有通过GB3836.1和GB3836.4防爆标准认证的安全栅。
24VDC电源纹波不得大于100mV。
仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆，电缆外径不大于12mm，线缆导体材质为铜，导体截面积在0.13-2.1mm2(AWG14-26) ，线缆绝缘强度1500V, 不可长距离无屏蔽与交流电源电缆并行。
现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。
