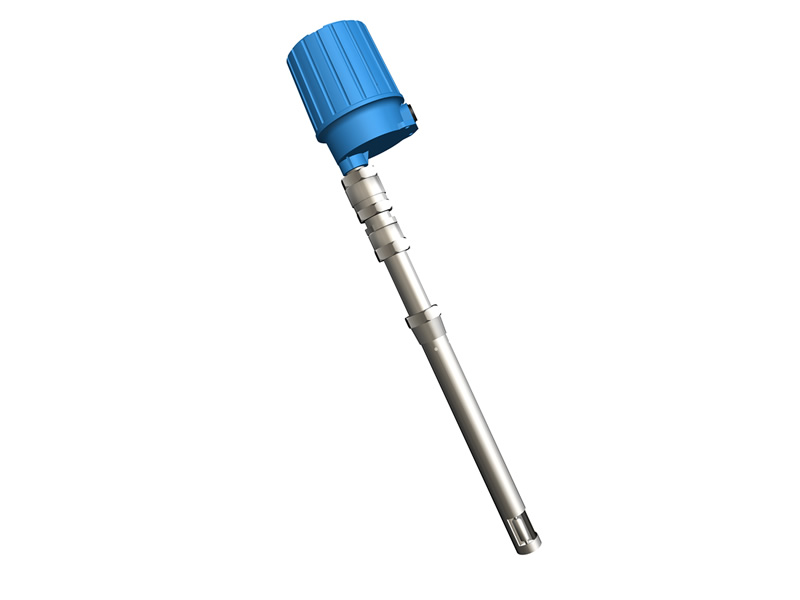

两线制导波雷达物位计
FT8261 系列为通用导波雷达连续物位仪表，由一电路单元和杆式或缆式传感元件组成。产品主要用于连续物位的测量，应用场合广泛。
测量原理
雷达，最早用于军事领域，发射电磁波并接收反射波，来测量目标的距离和方位。
脉冲导波雷达是本公司自有知识产权的产品，是纯雷达体制的单维脉冲雷达。仪表发射一
个极低能量小脉冲型电磁波，脉冲电磁波以光速沿一导体传输，遇到较大阻抗变化时（如液面） ,
反射一定能量回来，使用超高速电路和器件，记录电磁波发射与反射接收之时间差，即可得出
电磁波的传播距离，从而得到仪表与液面二者之间距离（液位）。
特点
超强的数据处理能力保证信号可靠识别
测量不受储罐形状的影响
测量不受电特性、绝缘特性、温度、压力或密度的影响
测量不受灰尘、蒸汽、泡沫的影响
无可移动部件,无需定期维护
典型应用
液体、轻浆体、颗粒、界面、粉末
水、酸、稀碱、油位、粮食、原煤、油水界面、煤粉、水泥、石灰粉、面粉
性能指标
测量设备等级：CAT II 级，瞬态额定电压 2500V, 不能用于 CAT I、CAT II 级以外的级别
输 出：两线制，4～20mA HART 协议
测量方式：可软件设置为物位/距离测量方式
供 电：24VDC(15～35VDC) (本安为 17～30VDC)
功 率：1W
测量精度：0.25% FS 或 15mm (取较大值)
分 辨 率： 3mm (标准)
温度影响: 0.1%/10℃ (18℉)
负载电阻：输出回路负载电阻能力 450Ω
环境温度：-40～+70℃(-40～158℉)
过程温度：T1:-40~+ 420℃;T2:-40~270℃; T3: -40~170℃;T4: -40~105℃;
T5:-40～+70℃(-40～158 ); ℉ T6:-40～+60℃(-40～140 ) ℉
(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间：<1 秒
延 时：1～90 秒可调(软件调节)
静电火花防护(对传感器)：抗浪涌冲击 1KV, 抗静电 4KV/8KV
射频防护(内置滤波器)：整机通过空间 10V/m 电磁场和 3V/m 电磁场注入电流实验
量 程：0~5m(硬杆), 0~25m(软缆)
安 装：垂直安装
电气接口：M20×1.5 (可选 3/4″NPT)
过程连接：NPT 螺纹安装(标准, 可选 BSPT)，4″法兰安装(GB 标准,其他可选)
外壳材料：压铸铝环氧喷涂
外壳防护：符合 IP67 防护标准
防爆等级：Exia IIC T1~T6 Ga ; Exia IIB T1~T6 Ga(绝缘探头)
认 证：PCEC/NEPSI 其它认证请咨询厂家
