FT8210系列脉冲导波雷达物位计

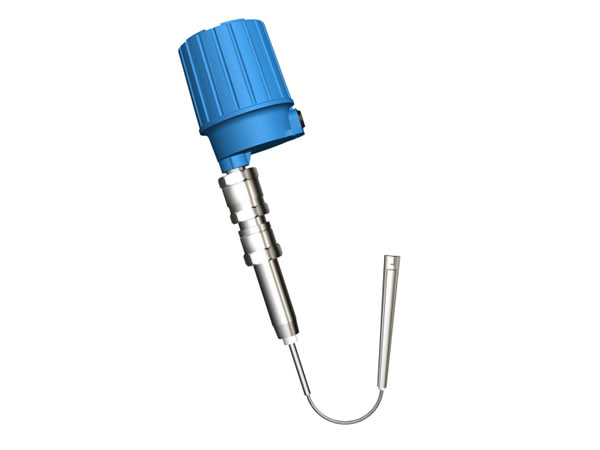

FT8210系列单维脉冲导波雷达物位计
FT8210系列为通用单维脉冲导波雷达连续物位仪表，由一电路单元和杆式或缆式传感元件组成。产品主要用于连续物位的测量，应用场合广泛。
测量原理
雷达，最早用于军事领域，发射电磁波并接收反射波，来测量目标的距离和方位。
是纯雷达体制的单维脉冲雷达。仪表发射一个极低能量小脉冲型电磁波，脉冲电磁波以光速沿一导体传输，遇到较大阻抗变化时(如液面),反射一定能量回来，使用超高速电路和器件，记录电磁波发射与反射接收之时间差，即可得出电磁波的传播距离，从而得到仪表与液面二者之间距离(液位)。
特点
交直流通用电源
超强的数据处理能力保证信号可靠识别
测量不受储罐形状的影响
测量不受电特性、绝缘特性、温度、压力或密度的影响
测量不受灰尘、蒸汽、泡沫的影响
无可移动部件,无需定期维护
典型应用
液体、轻浆体、颗粒、界面、粉末
水、酸、稀碱、油位、粮食、原煤、油水界面、煤粉、水泥、石灰粉、面粉
性能指标
测量设备等级：CAT II级，瞬态额定电压2500V,不能用于CAT I、CAT II级以外的级别
输 出：四线制，4～20mA，变送器提供4～20mA回路电源
测量方式:可软件设置为物位/距离测量方式
供 电：通用电源,24VDC(20～35VDC)和250VAC(30～265VAC)(50/60Hz)自动适应
耗散功率：2W
测量精度：0.25% FS或+15mm(取较大值)
分 辨 率：3mm(标准)
温度影响: 0.1%/10℃(18℉)
负载电阻：输出回路负载电阻能力400Ω
环境温度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间:<1秒
延 时：1～90秒可调(软件调节)
静电火花防护(对传感器)：抗浪涌冲击1KV,抗静电4KV/8KV
射频防护(内置滤波器)：整机通过空间10V/m电磁场和 3V/m电磁场注入电流实验
量 程：0～5m(硬杆), 0～25m(软缆)
智能通讯：USB HART协议
安 装：垂直安装
电气接口：双M20×1.5(可选3/4″NPT)
过程连接：NPT螺纹安装(标准, 可选BSPT)，4″法兰安装(GB标准,其他可选)
外壳材料：压铸铝环氧喷涂
外壳防护：符合IP67防护标准

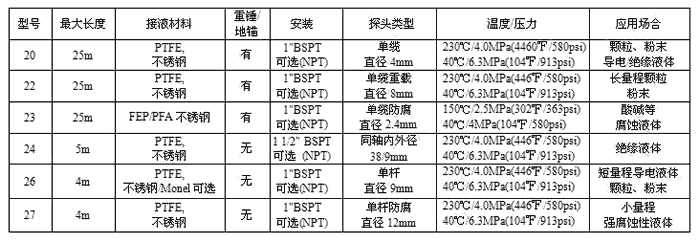

探头指标
FT8210安装要求
产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15《爆炸性气体环境用电气设备 第15部分：危险场所电气安装(煤矿除外)》及GB3836.13 《爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用电气设备的检修》的有关规定。
仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如果不能满足要求，请将仪表换成分体型。环境温度应在-40～70℃ (-40～158℉)之间。
仪表安装区域要求有避雷装置，以防雷击。
禁止在仪表机壳内采用单组份常温硫化密封剂，该物质经常含有乙酸，将会腐蚀电子元件。应采用特殊的双组份密封剂(非腐蚀性)。
仪表外壳设有接地端子，用户在安装使用时应可靠接地。用于非金属罐时, 现场应提供标准地, 不可接至动力地上。
电气接口需配用符合GB4208标准要求的防护等级为IP65及以上级别的电缆密封接头, 保证可靠密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。
禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。
传感器安装应避开料流或进/出料口, 如无其它安装位置, 需加装防护罩或隔板。
安装螺纹或法兰应与容器连接牢固, 可靠密封, 电器接触良好。除连接处外, 传感器其它部分不应与容器接触, 以保证良好绝缘。
硬杆传感器安装时要考虑安装空间, 距罐壁至少300mm。缆式传感器安装后要拉直,距罐壁至少500mm, 避免对地短路。
待测容器内部有搅拌、气流、料流波动较大的场合, 除应避免传感器的直接机械损伤外，还应考虑传感器材料的长时间疲劳等间接机械损伤, 因此推荐加装传感器的中间支撑和底部地锚固定等保护措施。请注意, 支撑与地锚应与传感器绝缘, 绝缘材料应选用绝缘强度高、硬度不高、有润滑功能不磨损传感器的材料(如PTFE)。若非如此, 请考虑定期更换传感器, 以免传感器损坏, 造成连锁损失。
大量程固体颗粒料测量时, 传感器端部重锤应尽量高于料仓的锥角部分。 如需进入锥形部分，则进入部分最多不能大于料仓直径的20%。
缆式传感器垂直安装时进入罐内的硬杆部分不得小于100mm。
按隔爆标准安装的仪表,电气接口必须配用通过GB3836.1和GB3836.2防爆标准认证的隔爆型填料函或防爆钢管密封接头。
24VDC电源纹波不得大于100mV。
仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆，电缆外径不大于12mm，线缆导体材质为铜，导体截面积在0.13-2.1mm2(AWG14-26) ，线缆绝缘强度1500V, 不可长距离无屏蔽与交流电源电缆并行。
现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。
