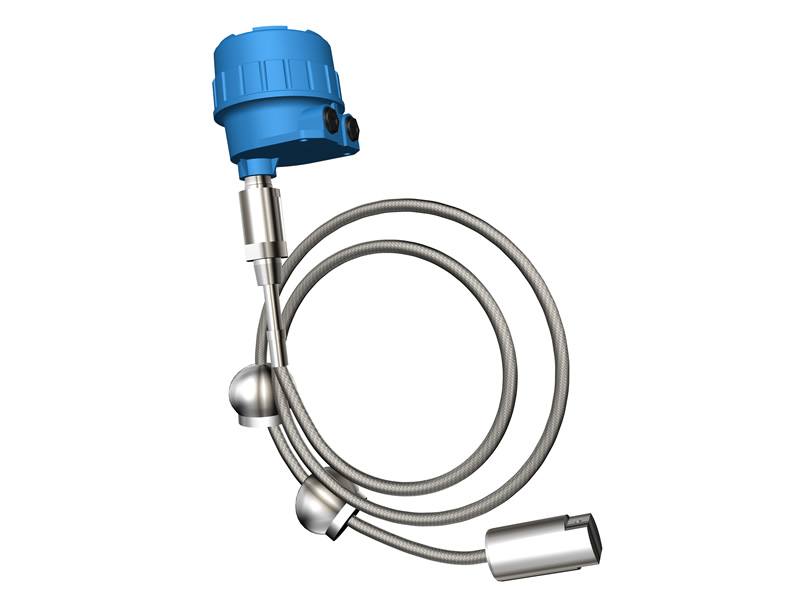

FT8511双浮球磁致伸缩液位计

FT8511系列磁致伸缩液位计》》》》

FT8511系列磁致伸缩液位计为磁致伸缩原理，两线制本安型液位计，应用于石油、石化、化工、食品等测量控制现场准确可靠的过程液位测量和储罐容量的测量及控制。

》》》》测量原理
磁致伸缩传感器是磁致伸缩液位计监测系统的核心，而传感器的核心敏感元件（磁致伸缩线）具有应变值高、电（磁）机械波转换能力强的特点，能将微小的磁向量变化转变为机械波。传感器由不锈钢杆（内置磁伸缩线）和浮球（内置稀土永久磁铁）两部分组成。当电子部件中脉冲发生器产生的电脉冲沿钢管内的磁致伸缩线传递时，电脉冲电流同时伴随产生一个垂直于磁致伸缩线的环形磁场，并以光速沿磁致伸缩线传递。
当电脉冲环形磁场与浮子固有磁场相遇，二者的磁场相互作用，产生瞬时扭力并在磁致伸缩线上形成一个机械扭力波脉冲，该机械扭力波以一定速度传递返回到电子部件。电子部件拾取脉冲，通过测量发射电脉冲与返回扭力波脉冲之间的时间差，就可以精确地计算出被测液面高度或液位。

》》》》特点
模块化设计：仪表传感器和电子单元可以互换通用，方便备件、维修。
可分体式安装：可适应多种应用场合，便于控制和观察。
可与外浮筒式浮子液位计配合使用：应用更加多元化。
HART通讯：自带工业现场的两线制4-20mA HART通讯。
现场按键校准：能够通过单元顶端的两个按键直接标定高低液位，使用方便快捷。

》》》》典型应用
成品油储罐
加油站油罐
过程罐泄漏检测
各种化学试剂
水及污水处理
其他高精度液位检测

》》》》性能指标

测量设备等级：CAT I级，瞬态额定电压1500V，不能用于CAT I级以外的级别
输 出：4～20mA HART协议，电流输出方向软件可调
测量方式：可软件设置为物位/距离测量方式
供 电：12～35VDC； 智能通讯时要求：供电15～35VDC
功 率: 小于0.5W
精 度： ≤0.1%FS或1mm（取较大值）
分 辨 率：≤0.04%FS或0.4mm（取较大值）
重 复 性：≤0.04%FS或0.4mm（取较大值）
线性校正: 可软件选择10点非线性校正(必要时)
温度影响: 0.1%/10℃(18℉)
负载电阻：24VDC时输出回路负载电阻能力600Ω
环境温度: T5:-40～+70℃(-40～158℉)；T6:-40～+60℃(-40～140℉)
(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间: < 2秒
延 时: 1～90秒可调(软件可调)
量 程：0~5m（硬杆），0~20m（软缆）
死 区：上死区 ≤1/2 浮球高度，
下死区 杆式: 一个浮球高度; 缆式: 250mm～450mm
最大过程温度： -40~+400℃(具体见探头性能指标)
最大过程压力： 10MPa(具体见探头性能指标)
电缆长度：分体电缆最长3米
电气接口: M20X1.5 (可选3/4″NPT)
过程连接: NPT螺纹安装(标准，可选BSPT)，法兰安装(可选)
防爆等级：ExiaIIBT5/T6 Ga和Exd IIBT5/T6 Gb
防护等级：符合IP67防护标准
认 证：CMC, PCEC/NEPSI其它认证请咨询厂家
