FT8511系列磁致伸缩液位计
FT8511系列磁致伸缩液位计
FT8511系列磁致伸缩液位计为磁致伸缩原理，两线制本安型液位计，应用于石油、石化、化工、食品等测量控制现场准确可靠的过程液位测量和储罐容量的测量及控制。
测量原理
磁致伸缩传感器是磁致伸缩液位计监测系统的核心，而传感器的核心敏感元件(磁致伸缩线)具有应变值高、电(磁)机械波转换能力强的特点，能将微小的磁向量变化转变为机械波。传感器由不锈钢杆(内置磁伸缩线)和浮球(内置稀土永久磁铁)两部分组成。当电子部件中脉冲发生器产生的电脉冲沿钢管内的磁致伸缩线传递时，电脉冲电流同时伴随产生一个垂直于磁致伸缩线的环形磁场，并以光速沿磁致伸缩线传递。
当电脉冲环形磁场与浮子固有磁场相遇，二者的磁场相互作用，产生瞬时扭力并在磁致伸缩线上形成一个机械扭力波脉冲，该机械扭力波以一定速度传递返回到电子部件。电子部件拾取脉冲，通过测量发射电脉冲与返回扭力波脉冲之间的时间差，就可以精确地计算出被测液面高度或液位。
特点
模块化设计：仪表传感器和电子单元可以互换通用，方便备件、维修。
可分体式安装：可适应多种应用场合，便于控制和观察。
可与外浮筒式浮子液位计配合使用：应用更加多元化。
HART通讯：自带工业现场的两线制4-20mA HART通讯。
现场按键校准：能够通过单元顶端的两个按键直接标定高低液位，使用方便快捷。
典型应用
成品油储罐
加油站油罐
过程罐泄漏检测
各种化学试剂
水及污水处理
其他高精度液位检测
性能指标
测量设备等级：CAT I级，瞬态额定电压1500V，不能用于CAT I级以外的级别
输 出：4～20mA HART协议，电流输出方向软件可调
测量方式：可软件设置为物位/距离测量方式
供 电：12～35VDC;智能通讯时要求：供电15～35VDC
功 率: 小于0.5W
精 度：≤0.1%FS或1mm(取较大值)
分 辨 率：≤0.04%FS或0.4mm(取较大值)
重 复 性：≤0.04%FS或0.4mm(取较大值)
线性校正:可软件选择10点非线性校正(必要时)
温度影响:0.1%/10℃(18℉)
负载电阻：24VDC时输出回路负载电阻能力600Ω
环境温度:T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间:<2秒
延 时:1～90秒可调(软件可调)
量 程：0～5m(硬杆)，0～20m(软缆)
死 区：上死区≤1/2 浮球高度，
下死区 杆式:一个浮球高度; 缆式:250mm～450mm
最大过程温度：-40～+400℃(具体见探头性能指标)
最大过程压力：10MPa(具体见探头性能指标)
分体电缆长度：分体电缆最长3米
电气接口: M20X1.5(可选3/4″NPT)
过程连接:NPT螺纹安装(标准, 可选BSPT)，法兰安装(可选)
防爆等级：ExiaIIBT5/T6 Ga和Exd IIBT5/T6 Gb
防护等级：符合IP67防护标准
认 证：CMC,PCEC/NEPSI其它认证请咨询厂家

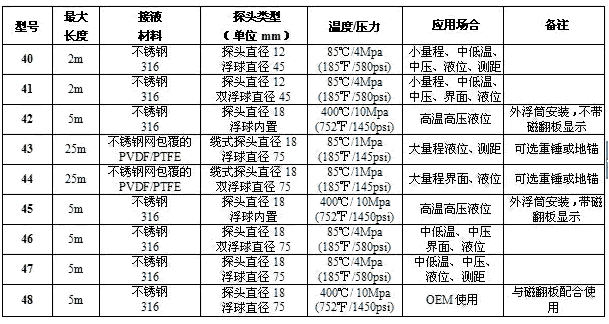

探头指标
注：当用户选择FS48传感器，使用温度>120℃时，最好使用耐高温绝缘支架，例如改性酚醛树脂(电木)材料绝缘支架

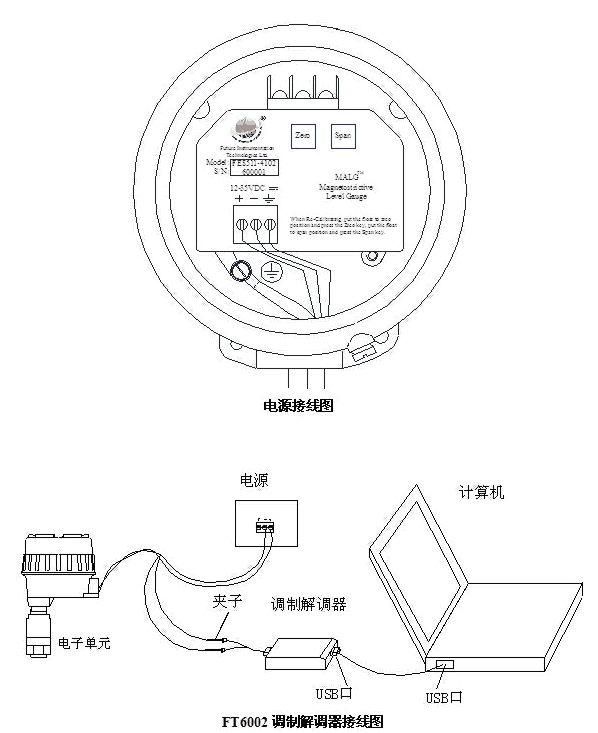

FT8511接线图
FT8511系列液位计属于本质安全型仪表，当安装在危险场合时需要在其供电回路上加认证过的安全栅，单栅双栅都可以，但接法是不一样的，图4.5系统接线图，所举例子为单栅安装和双栅安装。认证过的安全栅产品请咨询本公司或本公司代理商。安全栅接地要求请参照安全栅的使用说明。电缆、负载及安全栅在24VDC电源下，最大阻抗为600Ω。液位计采用经认证过的安全栅供电，本液位计对安全栅的要求是：
Uo=28VDC
Io=93mA
Po=0.65W
Co=0.6uF
Lo=15mH
仪表安全参数如下：
Ui=30V
Ii=99.01mA
Pi=0.74W
Ci=2nF
Li=50uH
隔爆现场系统接线，不需要安全栅，但要求线缆全部在防爆管中。
在仪表电流环路当中，应确保在仪表电源侧的负载大于250欧姆，必要时请在电源侧直接加入一个250欧姆电阻，以便通信顺利进行。
FT8511安装要求
产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15《爆炸性气体环境用电气设备 第15部分：危险场所电气安装(煤矿除外)》及GB3836.13《爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用电气设备的检修》的有关规定。
仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如果不能满足要求，请将仪表换成分体型。环境温度应在-40～70℃ (-40～158℉)之间。
仪表安装区域要求有避雷装置，以防雷击。
禁止在仪表机壳内采用单组份常温硫化密封剂，该物质经常含有乙酸，将会腐蚀电子元件。应采用特殊的双组份密封剂(非腐蚀性)。
仪表外壳设有接地端子，用户在安装使用时应可靠接地。用于非金属罐时, 现场应提供标准地, 不可接至动力地上。
电气接口需配用符合GB4208标准要求的防护等级为IP65的电缆密封接头, 保证可靠密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。
禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。
传感器安装应避开料流或进/出料口, 如无其它安装位置, 需加装防护罩或隔板。
安装螺纹或法兰应与容器连接牢固, 可靠密封, 电器接触良好。除连接处外, 传感器其它部分不应与容器接触, 以保证浮子动作正常。
探头安装时在距探头200mm范围内不可存在铁磁性材料。
当用户选择FS48传感器，使用温度>120℃时，最好使用耐高温绝缘支架。
硬杆传感器安装时要考虑安装空间, 距罐壁至少200mm。缆式传感器安装后要拉直,距罐壁至少300mm, 避免浮子碰壁。
待测容器内部有搅拌、气流、料流波动较大的场合, 除应避免传感器的直接机械损伤外，还应考虑传感器材料的长时间疲劳等间接机械损伤, 因此推荐加装传感器的底部支撑或地锚固定等保护措施。
按隔爆标准安装的仪表,电气接口必须配用通过GB3836.1和GB3836.2防爆标准认证的隔爆型填料函或防爆钢管密封接头。
按本安标准安装的仪表回路上必须配有通过GB3836.1和GB3836.4防爆标准认证的安全栅。
24VDC电源纹波不得大于100mV。
仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆，电缆外径不大于12mm，线缆导体材质为铜，导体截面积在0.13-2.1mm2(AWG14-26) ，线缆绝缘强度1500V, 不可长距离无屏蔽与交流电源电缆并行。
现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。

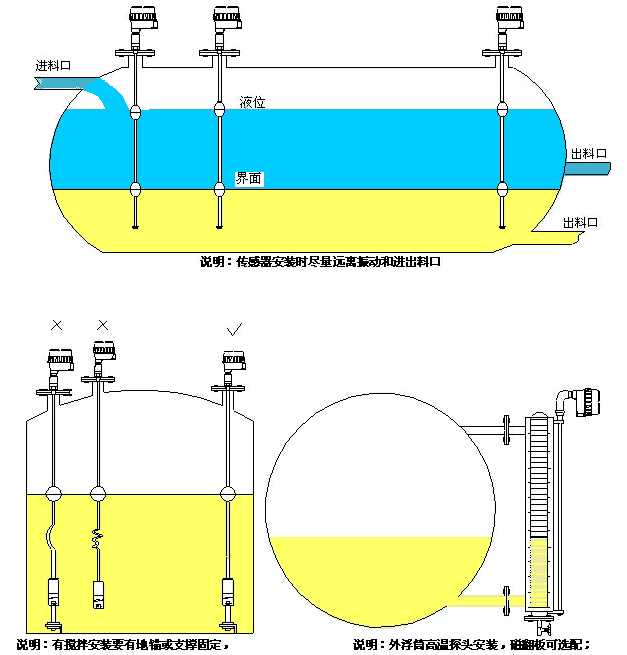

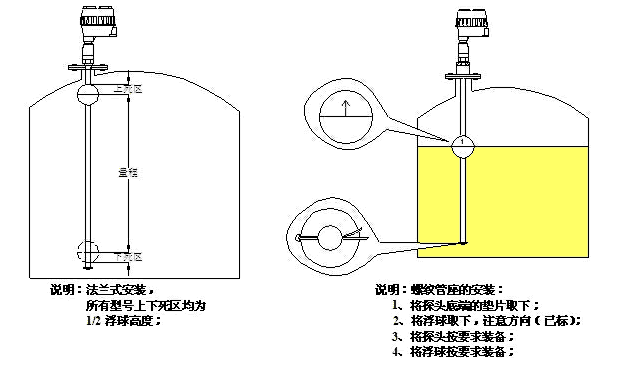

FT8511典型安装
