FT8511系列耦合型磁致伸缩液位计

发布日期:2013-11-21
分享到:



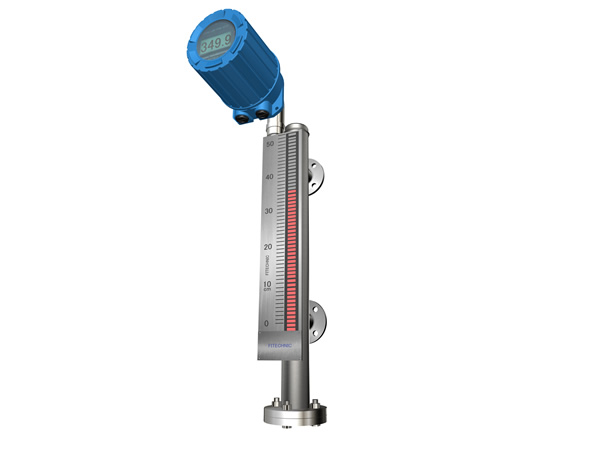

  FT8511系列耦合型磁致伸缩液位计

  FT8511系列耦合型磁致伸缩液位计基于磁致伸缩原理。仪表由一个磁致伸缩液位计和一个磁翻板液位计组成,两线制本安型设计,主要应用于石油、电力、化工、冶金、轻工等测量控制现场准确可靠的过程液位测量和储罐容量的测量及控制。

  本产品由一个磁翻版液位计和一个磁致伸缩液位计捆绑构成。

  测量原理

  磁致伸缩传感器是磁致伸缩液位计监测系统的核心,而传感器的核心敏感元件(磁致伸缩线)具有应变值高、电(磁)机械波转换能力强的特点,能将微小的磁向量变化转变为机械波。传感器由不锈钢杆及内置磁致伸缩线组成。当电子部件中脉冲发生器产生的电脉冲沿钢管内的磁致伸缩线传递时,电脉冲电流同时伴随产生一个垂直于磁致伸缩线的环形磁场,并以光速沿磁致伸缩线传递;当电脉冲环形磁场与磁翻板测量筒内浮子固有磁场相遇,二者的磁场相互作用,产生瞬时扭力并在磁致伸缩线上形成一个机械扭力波脉冲,该机械扭力波以一定速度传递返回到电子部件。电子部件拾取脉冲,通过测量发射电脉冲与返回扭力波脉冲之间的时间差,就可以精确地计算出被测液面高度或液位。

  特点

  高温高压应用:-196~450℃(-321~842℉), 10Mpa(1450psi)

  双显示输出:仪表就地磁翻板显示的同时可输出4-20mA信号远传主控室

  安装方便:采用罐外安装方式,在不影响生产的情况下可进行安装、调试和维护

  高精度:仪表精度可达1mm

  模块化设计:仪表传感器和电子单元可以互换通用,方便备件、维护

  分体式安装:单元与探头可分体安装,适用于更多恶劣及危险现场,便于调试、维护

  HART通讯:自带工业现场的两线制4-20mA HART通讯

  现场按键校准:能够通过单元顶端的两个按键直接标定高低液位,使用方便快捷

  典型应用

  成品油储罐

  液化气储罐

  各种化学试剂

  过程罐泄漏检测

  水及污水处理

  其他高精度液位检测

  性能指标

  测量设备等级:CAT I级,瞬态额定电压1500V,不能用于CAT I级以外的级别

  输 出:1 4~20mA 2 4~20mA,HART 3 RS485/Modbus 4单4~20mA,双液位HART

  测量方式:可软件设置为物位/距离测量方式

  显 示:现场磁翻板显示、现场液晶显示(可选)

  供 电:12~35VDC; 智能通讯时要求:供电15~35VDC

  功 率:小于0.5W

  精 度:≤0.1%FS或1mm(取较大值)

  分 辨 率:≤0.04%FS或0.4mm(取较大值)

  重 复 性:≤0.04%FS或0.4mm(取较大值)

  线性校正:可软件选择10点非线性校正(必要时)

  温度影响:0.05/10℃(18℉)

  负载电阻:24VDC时输出回路负载电阻能力600Ω

  环境温度:T5:-40~+70℃(-40~158℉);T6:-40~+60℃(-40~140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)

  响应时间:2秒

  延 时:1~90秒可调(软件可调)

  量 程:0~5m(硬杆),0~20m(软缆)

  死 区:上死区≤1/2 浮球高度,

  下死区 杆式:一个浮球高度; 缆式:250mm~450mm

  最大过程温度:-196~+450℃(-321~778℉)(具体见探头性能指标)

  最大过程压力:10MPa(1450psi)(具体见探头性能指标)

  介质密度:0.38g/cm3~2g/cm3

  分体电缆长度:分体电缆最长3米

  电气接口:M20X1.5(可选3/4″NPT)

  过程连接:NPT螺纹安装(标准, 可选BSPT),法兰安装(可选)

  防爆等级:ExiaIIBT5/T6 Ga和Exd IIBT5/T6 Gb

  防护等级:符合IP67防护标准

  认 证:CMC, PCEC/NEPSI其它认证请咨询厂家

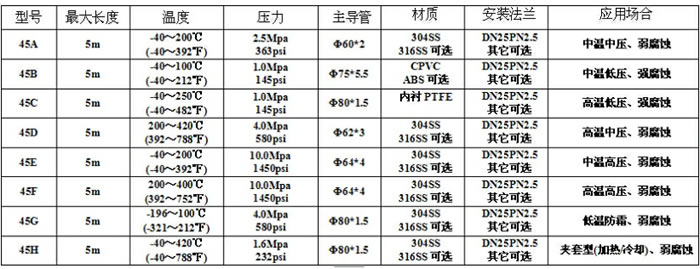

  探头指标

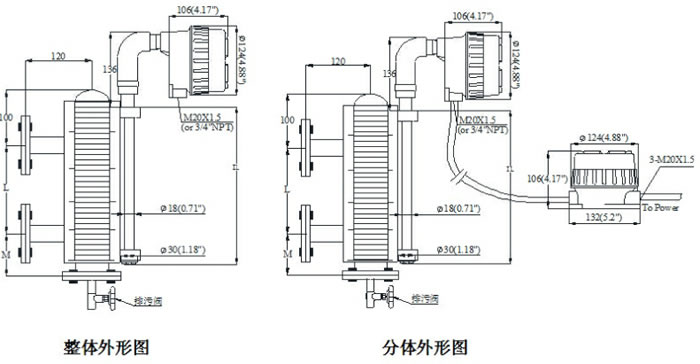

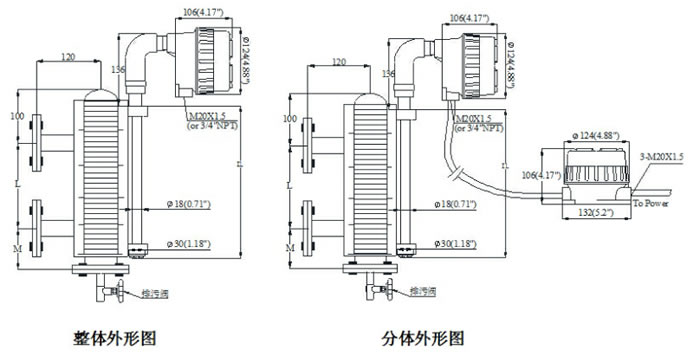

磁耦合液位计外形图


    磁耦合液位计外形图


注:L量和(法兰中心距)

M根据介质密度长度不同,最小180mm

d磁致伸缩探头与主导管安装距离,3-30mm(标准10mm)

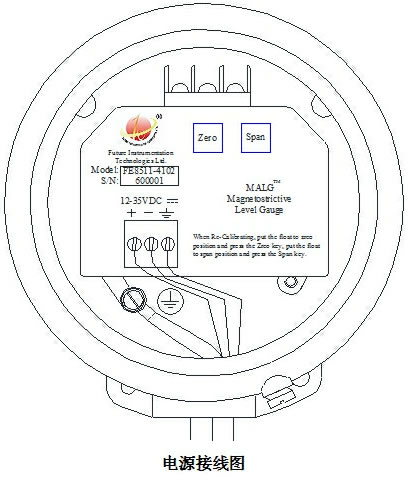

磁耦合液位计接线图

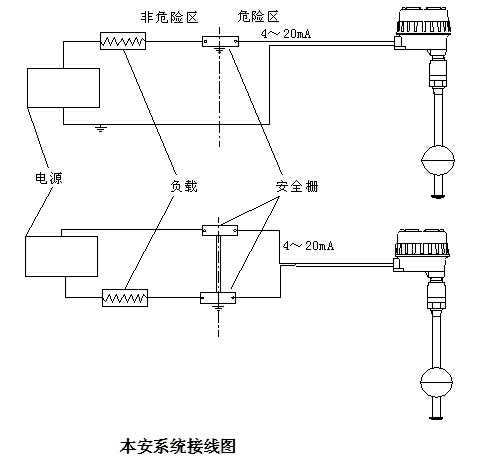

  FT8511系列磁耦合液位计属于本质安全型仪表,当安装在危险场合时需要在其供电回路上加认证过的安全栅,单栅双栅都可以,但接法是不一样的,图4.5系统接线图,所举例子为单栅安装和双栅安装。认证过的安全栅产品请咨询本公司或本公司代理商。安全栅接地要求请参照安全栅的使用说明。电缆、负载及安全栅在24VDC电源下,最大阻抗为600Ω。液位计采用经认证过的安全栅供电,本液位计对安全栅的要求是:

  Uo=28VDC

  Io=93mA

  Po=0.65W

  Co=0.6uF

  Lo=15mH

  仪表安全参数如下:

  Ui=30V

  Ii=99.01mA

  Pi=0.74W

  Ci=2nF

  Li=50uH


    隔爆现场系统接线,不需要安全栅,但要求线缆全部在防爆管中。



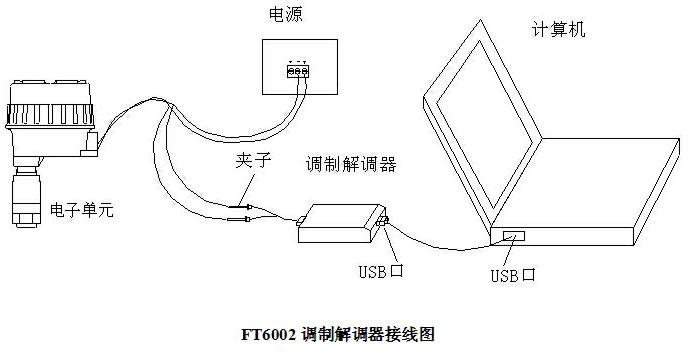

  在仪表电流环路当中,应确保在仪表电源侧的负载大于250欧姆,必要时请在电源侧直接加入一个250欧姆电阻,以便通信顺利进行。

  磁耦合液位计安装要求

  产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257《电气装置安装工程

  爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15《爆炸性气体环境用电气设备 第

  15部分:危险场所电气安装(煤矿除外)》及GB3836.13《爆炸性气体环境用电气设备 第13部

  分:爆炸性气体环境用电气设备的检修》的有关规定。

  仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如

  果不能满足要求,请将仪表换成分体型。环境温度应在-40~70℃ (-40~158℉)之间。

  仪表安装区域要求有避雷装置,以防雷击。

  禁止在仪表机壳内采用单组份常温硫化密封剂,该物质经常含有乙酸,将会腐蚀电子元件。应

  采用特殊的双组份密封剂(非腐蚀性)。

  仪表外壳设有接地端子,用户在安装使用时应可靠接地。用于非金属罐时, 现场应提供标准地,

  不可接至动力地上。

  电气接口需配用符合GB4208标准要求的防护等级为IP65的电缆密封接头, 保证可靠密封,以免

  进水或其它腐蚀性气体造成仪表电子单元损坏。

  禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。

  安装螺纹或法兰应与容器连接牢固, 可靠密封, 电器接触良好。除连接处外, 传感器其它部分不

  应与容器接触, 以保证浮子动作正常。

  探头安装时在距探头200mm范围内不可存在铁磁性材料。

  按隔爆标准安装的仪表,电气接口必须配用通过GB3836.1和GB3836.2防爆标准认证的隔爆型填

  料函或防爆钢管密封接头。

  按本安标准安装的仪表回路上必须配有通过GB3836.1和GB3836.4防爆标准认证的安全栅。

  24VDC电源纹波不得大于100mV。

  仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆,电缆外径不大于

  12mm,线缆导体材质为铜,导体截面积在0.13-2.1mm2(AWG14-26) ,线缆绝缘强度1500V, 不

  可长距离无屏蔽与交流电源电缆并行。

  现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。
